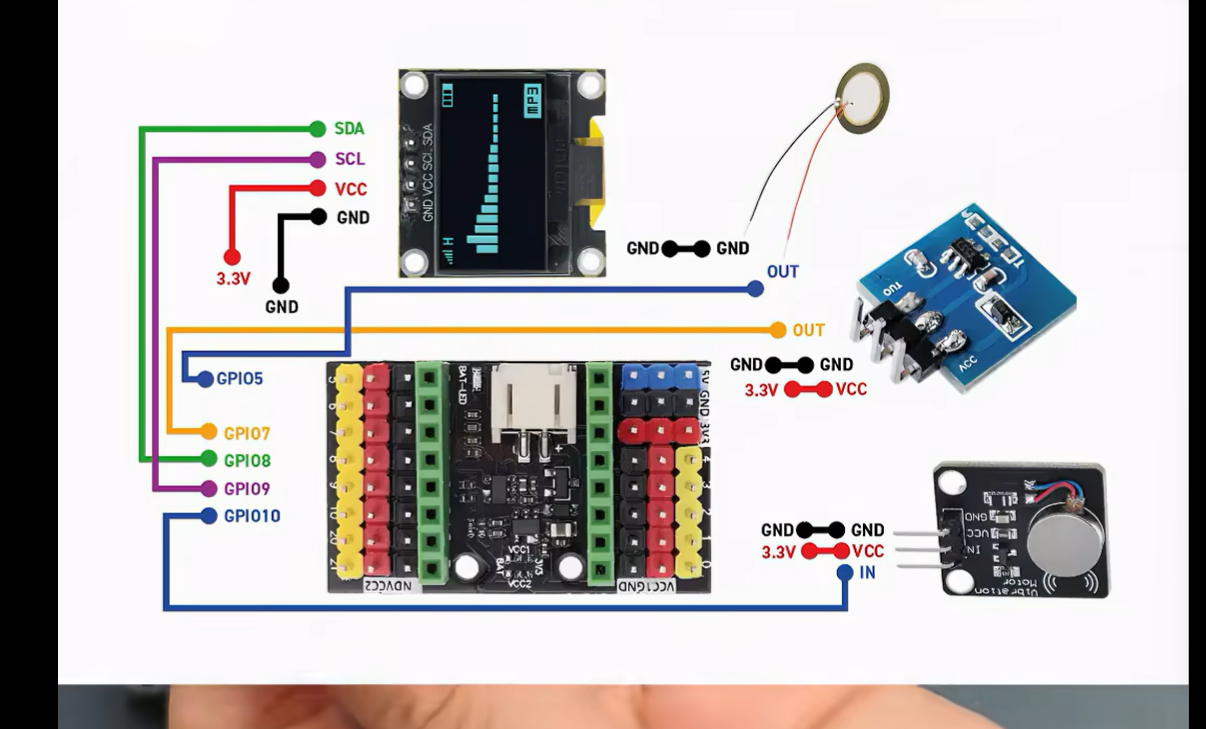

ESP32 电路接线图拆解

这是一个基于 ESP32 的「传感器检测 + 屏幕显示 + 驱动输出」系统。ESP32 是大脑，读取传感器的信号，在 OLED 屏幕上显示出来，同时控制外部模块做出响应。

图中有几类东西？

一个核心 -- ESP32 开发板（中间的大黑板子），所有模块都以它为中心连接。
一个显示 -- OLED 屏幕（上方小屏幕），用 I2C 协议通信。
两个输入 -- 传感器模块（右侧），给 ESP32 提供检测信号。
一个输出 -- 驱动模块（右下），ESP32 控制它来驱动马达/蜂鸣器。

什么是 SDA / SCL？

I2C 只需要两根线就能让设备之间交换数据。这两根线各有分工：

为什么 OLED 要用 I2C？

如果不用 I2C，控制一块屏幕可能要接 10+ 根线（并行接口），既麻烦又占引脚。I2C 的好处：

省引脚 -- 只需要 SDA + SCL 两根线，就能挂载多个设备（屏幕、传感器都接同一组线上）。
通用标准 -- 几乎所有小型 OLED、传感器都支持 I2C，接线逻辑固定。
接线简单 -- SDA/SCL 接到 ESP32 指定引脚，再加 VCC (3.3V) 和 GND 就行。

接线对应关系

对应的代码

代码里必须和接线一致，否则屏幕不会亮：

这句代码告诉 ESP32："GPIO8 当数据线，GPIO9 当时钟线"。

GPIO = General Purpose Input/Output

翻译过来就是「通用输入/输出引脚」。它是 ESP32 开发板上的一个个可编程接口，功能由你写的代码决定。

两种工作模式

输出模式 ESP32 通过它输出高电平 (3.3V) 或低电平 (0V)，用来控制 LED 亮灭、马达启停。

输入模式 ESP32 读取外部电压信号（比如按键按下、传感器变化），来感知外部世界。

GPIO8 为什么接 SDA？

GPIO 引脚的功能不是固定的。你可以让 GPIO8 做普通数字输出（控制 LED），也可以让它做 I2C 通信的数据线（接 SDA），甚至让它做模拟输入（读电压）。在这张图里，GPIO8 被代码定义为 I2C 的 SDA 引脚。

为什么是 GPIO8/9，不能用别的吗？

理论上 ESP32 的大部分 GPIO 都可以当 I2C 引脚（这叫「软件模拟 I2C」）。选 GPIO8/9 通常因为：

开发板设计 -- 很多 ESP32 开发板把这俩引脚作为默认 I2C 接口预留，接线方便。
避免冲突 -- 有些引脚有特殊用途（GPIO0 是下载模式引脚，GPIO2 常接板载 LED），用 8/9 更稳定。
教程通用 -- 网上大量示例代码用这组引脚，照着接就能跑通。

这张图里 GPIO 的分配

Voltage Common Collector -- 电源正极

给模块供电，有电才能工作。这块电路统一接 3.3V，不能接 5V，会烧坏零件。
切记：OLED 屏幕等模块的 VCC 只接 3.3V，接错可能直接烧毁。

Ground -- 公共地线

电流必须走一圈才通（从正极出发，经过负载，回到负极）。GND 就是电流回家的路。所有模块的 GND 必须连在一起，信号才不乱、设备才正常。

固定接法（背下来）

规则 1：电压统一

所有模块的 VCC 都接 3.3V，不能接 5V。ESP32 和大部分外设模块都是 3.3V 逻辑，接 5V 可能直接烧毁。

规则 2：共地原则

所有模块的 GND 必须和 ESP32 的 GND 接在一起。如果某个模块的 GND 没接，信号会乱飘，设备表现异常甚至完全不工作。

规则 3：接线与代码必须对应

比如 OLED 的 SDA 接了 GPIO8，代码里就要写 Wire.begin(8, 9)。接线换了但代码没改（或反过来），屏幕不会亮。

规则 4：传感器二选一

压电片和蓝色振动模块都是检测输入，图里同时画了两种接法，但实际使用时选一个就够。同时接两个没有意义，还会增加接线复杂度。

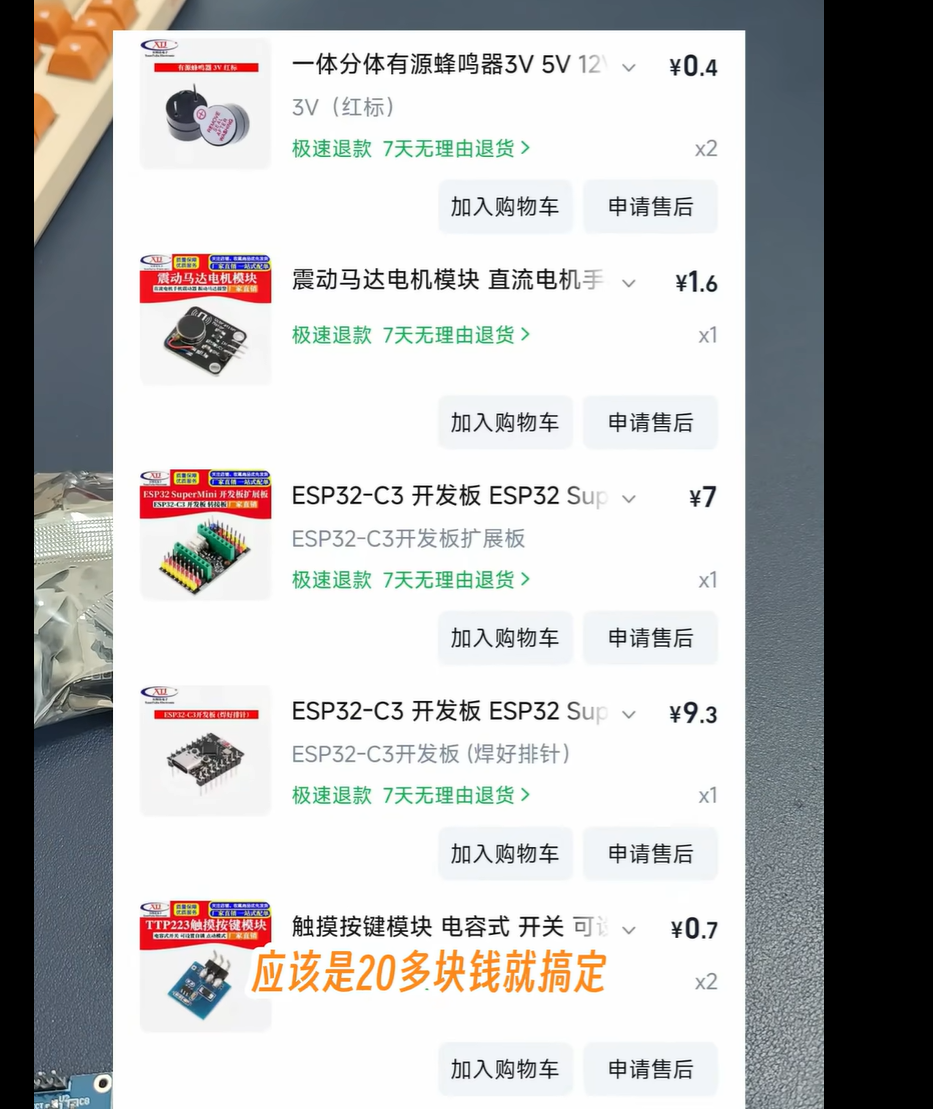

花费总览

系统架构

用你手里的零件，可以搭一个比原始电路图更完整的系统：

完整接线方案

交互设计思路
